Mikä onHMU-800 Viisiakselinen konekeskus?

HMU800-sarja on tällä hetkellä yksi harvoista viiden samanaikaisen akselin työstökeskuksista, joita voidaan käyttää raskaaseen jyrsintään. Saksalaisen huippuluokan karateknologian ja erittäin jäykän, vääntömomentin vaihteiston A/C-kehtopyöriväpöytäteknologian sekä sänkyrakenteen tarkan analyysin ja optimoinnin ansiosta on helppo selviytyä nopeasta ja tehokkaasta. ja korkean tarkkuuden käsittelyvaatimukset eri materiaaleille.

4 parasta syytä valita HMU-800 viisiakselinen kone

Piirustuksista syntymään HMU800 viiden samanaikaisen akselin sarja tiivistää eurooppalaisia ​​työstökoneiden saavutuksia ja teknologioita. Ydinteknologiasta täydelliseen konetuotantoon ja sovellustukeen loppukäyttäjälle – kaikki on omistettu tehokkaimmalla teknisellä taustallamme. HMU800 on tällä hetkellä epäilemättä kustannustehokkain samanaikainen viisiakselinen koneistuskeskus.



1, A/C-teline työpöytä: Cradle-pyörivä pöytätekniikka varustettu GTRT-vaihteistolla

plus Gear anti-backlash patentoitu tekniikka

plus A/C-akselilla on vakiona pyöreä ritilä

plus A-akselin vääntömomentti 4142 Nm, C-akselin vääntömomentti 1950 Nm

plus Suuri vääntömomentti, alhainen energiankulutus

plus Korkea tarkkuus, pitkä käyttöikä

plus Maksimikuormitus 800 kg



2, Z-akseli: Raskaan dynaamisen optimointisuunnittelun ansiosta Z-akselin korkea vastearvo paranee tehokkaasti, ja eurooppalaisen teknologian karaa käytetään paremman dynaamisen vasteen ja ääriviivojen käsittelytarkkuuden saavuttamiseen

plus Patentoitua tekniikkaa käyttämällä ja sisä- ja ulkovälikkeellä varustettu kara jäähdytyssuunnittelulla vaimentaa tehokkaasti käsittelyn aiheuttamaa lämpömuodonmuutosta ja tärinää

plus valinnainen eurooppalaisen teknologian inline mekaaninen kara maksimivääntömomentilla 119 Nm ja vesijäähdytteisellä moottorilla

plus Sylinterin tasapainotusjärjestelmä on asennettu vähentämään painimen kuormitusta ruuvitankoon, parantamaan Z-akselin vastenopeutta ja ruuvitangon käyttöikää

plus Lyhin etäisyys karan ja oven välillä on 390 mm, mikä on paras saavutettavuus.



3, Säde: Erinomainen dynaaminen suorituskyky ja erittäin korkea tarkkuus

plus Yksiosainen palkki, jossa on suuri jänneväli ja vahva tuki

plus neljä 45 mm korkeaa jäykkyyttä palloohjainkiskoja Y-akselille

plus Korkeavasteinen ruuvikäyttötekniikka, X/Y/Z-kiihtyvyys 7 m/S2 plus vakioresoluutio 0,01 μm ritilävivain X/Y/Z kolmiakselille

plus Ruuvitanko voidaan varustaa onttoöljyjäähdytystekniikalla, joka estää tehokkaasti lämpövenymistä

plus X/Y/Z kolmiakseliset liikeosat on erotettu työstö- ja leikkausalueista tarkkuuden ja käyttöiän varmistamiseksi



4, pohja: Integroitu alusta, jolla on korkea jäykkyys, vakaus ja tehokas tärinänvaimennus

plus Korkea spesifikaatio Mekanisoi valurauta, toissijainen karkaisukäsittely ja vanhentamiskäsittely yli puolen vuoden ajan valumateriaalin vakauden varmistamiseksi Tarkka elementtianalyysi ja dynaaminen optimointitekniikka

plus Integroitu alusta painaa 8 tonnia, mikä varmistaa koko koneen vakauden

plus Monipistevoitelu rasvalla voi tehokkaasti vähentää lineaaristen osien vikoja ja varmistaa työstökoneen tarkkuuden ja käyttöiän

plus Jalustan pystysuuntainen varsi tukee voimakkaasti ilmastointitelineen akselia saavuttaakseen paremman ohjaustarkkuuden ja jäykkyyden



Mikä edistynyt tekniikka HMU{0}} Five-axisille?

1: Elementtianalyysiä ja dynaamista optimointia käytetään parantamaan huomattavasti koko koneen suorituskykyä

Elementtianalyysin ja dynaamisen optimoinnin suunnittelulla työstökoneen jokaisen osan staattiset ja dynaamiset ominaisuudet paranevat huomattavasti koneen yleisen jäykkyyden/vakauden ja dynamiikan varmistamiseksi.

• Koko kone FEM
• Paras dynaaminen jäykkyys todellisissa työolosuhteissa lasketaan tarkasti
• Syöttöjärjestelmän luonnollista taajuutta ja katkaisutaajuutta parannetaan, syöttöjärjestelmän asemointiaikaa ja hystereesiä vähennetään tehokkaasti ja saavutetaan korkeavasteinen dynaaminen suorituskyky ja nopea koneistusmuototarkkuus.

Tämä on työstökoneen DNA ja yksi keskeisistä kilpailukykymme.



2: GTRT Gear Driven Rotary Table Technology

HMU-800-kääntöpöytä käyttää eurooppalaista huippuluokan mekaanista GTRT-tekniikkaa. Verrattuna perinteisiin pyörivän pöydän käyttöihin, se saavuttaa vahvemman vääntömomentin, paremman jäykkyyden, vakauden ja paremman pyörimistarkkuuden.

• Eurooppalainen hammaspyörävetoinen suunnittelukonsepti
• Gear anti-backlash patentoitu tekniikka
• Ilmastointilaitteen pyörivä akseli on tuettu alustalle vahvalla ohjausjäykkyydellä ja suurella tarkkuudella
• Voidaan käyttää viiden samanaikaisen akselin koneistuksessa raskaaseen jyrsintään
• Soveltuu monenlaisiin prosessointimateriaaleihin, mukaan lukien erittäin kovien ja sitkeiden materiaalien, kuten teräksen ja titaaniseosten, käsittely
• Pyöreä ritilä vakiona ilmastointiakselille
• Helpompi lastunpoisto ja puhdistus
• Verrattuna DDR:ään, kierukkavaihteeseen, matoon ja rullanokkaan, sillä on korkea vääntömomentti, korkea tarkkuus, alhainen energiankulutus ja pitkä käyttöikä.

• Työpöytä	Φ800mm
  A-akselin keinu	±120 astetta / 140 astetta (lisävaruste)
  C-akselin kierto	360 astetta
  Ilmastoinnin akselin vääntömomentti	4142/1950 N.m
  Ilmastoinnin akselin kierto	20/30 rpm/min
  Ilmastoinnin paikannustarkkuus/toistettavuus	12/6ARCSEC





Kuinka viisiakseliset koneistuskeskukset leikkaavat kustannuksia ja keksivät uutta tuottavuutta?

"Todella järkyttävää!" Tämä on asiakkaiden, työstökonetoimittajien ja työkalutoimittajien arvio. Se on täysin integroitu SolidWorksiin. Uusi Solid CAM -moduuli mahdollistaa CNC-työstökoneidesi tuottavuuden.

Uudella Solid CAM -moduulilla i Machining säästää jopa 70 prosenttia työstöaikaa ja työkalun käyttöikää pidennetään dynaamisesti. i Machining tuo CMA-käyttäjille korkeamman tehokkuuden ja suorittaa automaattisesti työkaluympäristön laskennan optimoitujen työkaluratojen ja prosessivelhojen avulla.

i Koneistus tuo sinulle paremman työkaluradan.



Mikä on Solid CAM:n tehtävä?

• i Koneistus
• 2.5D jyrsintä
• 3D nopea jyrsintä
• Nopea kaareva pintajyrsintä
• Moniakselinen paikoitusjyrsintä
• Samanaikainen 5-akselijyrsintä
• Sorvaus ja edistynyt sorvaus ja jyrsintä Lankaleikkaus

Mitkä ovat i-koneistuksen edut?

Patentoitu i Machiningin "ohjattavan askeleen" teknologia, Ainutlaatuinen koneistusprosessin ohjattu toiminto optimoi koneistusparametrit työkalujen, osakytkimien, työstökoneiden ja materiaalien jne. perusteella.

• Lyhennä jakson aikaa{0}}jopa 70 prosenttia säästää aikaa
• Työkalun käyttöikä pidentyy 2-3 kertaa
• Käsittele erittäin kovia materiaaleja Pienten työkalujen erinomainen koneistussuorituskyky
• 4-akselisorvaus ja jyrsintä iMachiningilla
• Erittäin lyhyt oppimissykli
• Erittäin korkea ohjelmointitehokkuus





Näin hankit haluamasi työkappaleet HMU-800 Machine Centeristä:

Autoteollisuudessa, Ilmailuteollisuudessa, Teollisuuslaitteet ja Muottiteollisuus

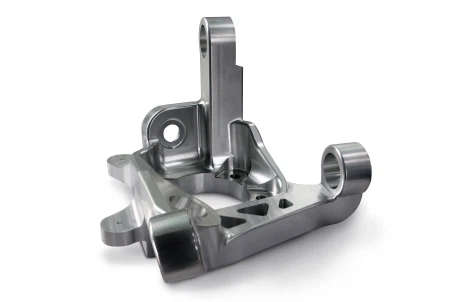

Työkappale: Nestepumppu Materiaali: alumiiniseos	Työkappale: Ihmisen luuranko Materiaali: Titaani	Työkappale: Blisk Materiaali: ruostumaton terässeos	Työkappale: Autojen rakenneosat Materiaali: alumiiniseos

Työkappale: Juoksupyörä Materiaali: Alumiini	Työkappale: Yksinkertainen rengasmuotti Materiaali: A5052（AL）	Työkappale: Moottorilohko Materiaali: Alumiini	Työkappale: Vaijerilukko Materiaali: ruostumaton teräs
