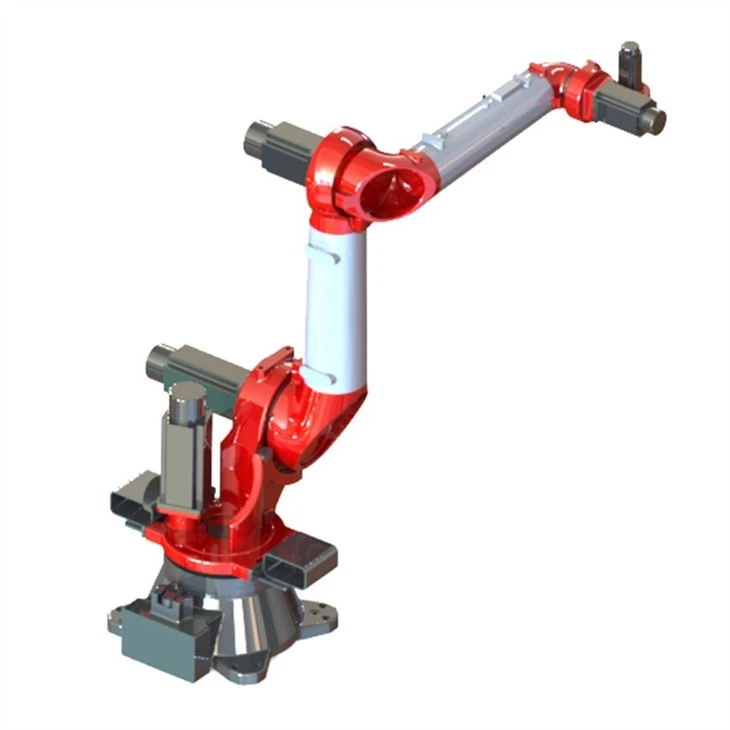

RBR610 muovausrobotti

HuazhongCNC RBR-sarjan robotti on suunniteltu erityisesti muovausrobotiksi materiaalin ottamiseksi ja laittamiseksi muoviruiskuvalukoneeseen. HuazhongCNC RBR-robotti on suunniteltu korkealla suojaustasolla kohdatakseen ruiskuvalukoneen muovausosien korkean lämpötilan. Toisaalta, koska ruiskuvalukone on aina korkealla ja robotti on asetettava korkealle paikalle, RBR-robotti voi ripustaa vähemmän painoa helposti ristikon avulla ruiskuvalukoneen osien ottamiseksi ja asentamiseksi. RBR-sarjan robottia on käytetty laajalti sellaisilla aloilla kuin autojen osien ruiskutus, koneen ruiskutusosien lastaus ja purkaminen.

Lähetä kysely

Keskustele nyt

Kuvaus

Tekniset parametrit

Muovausrobotin RBR610 esittely

Etupään high-protection-versio, joka on erityisesti suunniteltu lasikoneille, tasohiomakoneille, kaiverrus- ja jyrsinkoneille ja muille työstökoneille. Ruiskupuristusrobotti RBR610 on suunniteltu kestämään mitä tahansa vesisuihkun tai veteen upotuksen suuntaa, ja varren etuosan suojausluokka on IP67.
Uuden sukupolven RBR610-muovausrobottivarsi, joka perustuu BR-sarjaan, on edelleen optimoitu ja päivitetty, ja se tarjoaa nopeamman nopeuden, vahvemman kantavuuden ja korkeamman suojausluokan.

RBR610 Molding Robot

Muovausrobotin edut

1. Korkea suojaustaso: robottivarren etupäässä on jopa IP67-luokka, joka kestää kovia ympäristöjä, kuten korkeita lämpötiloja ruiskuvalukoneessa.

2. Kevyt: robotti painaa vain 61 kg, paljon kevyempi kuin robotti samalla kuormalla. Joten se voidaan tarvittaessa ripustaa helposti ristikolla.

3. Pieni työtila vähemmän 0.06㎡

RBR610 Molding Robot space

4. Joustava ja tehokkaampi: BR610-ruiskuvalurobotti voi saavuttaa määrätyn sijainnin sisäisen ja ulkoisen pyörimisen kautta, mikä tekee liikkeestä joustavamman ja tehokkaamman.

RBR610 Molding Robot

Moulding Robot Arm Tekniset parametrit

Teollisuusrobotti		RBR610
Vapauden aste		6
ladata		10 kg
Suurin työskentelysäde		1310 mm
Toistettavuus		±0,05 mm
Liikealue	J1	±155 astetta
	J2	-178 astetta / -2 astetta
	J3	+120 /+420 astetta
	J4	±190 astetta
	J5	±150 astetta
	J6	±360 astetta
Nimellisnopeus	J1	3,56 rad/s, 204 astetta/s
	J2	3,05 rad/s, 175 astetta/s
	J3	4,19 rad/s, 240 astetta/s
	J4	5,48 rad/s, 314 astetta/s
	J5	4,19 rad/s, 240 astetta/s
	J6	8,38 rad/s, 480 astetta/s
Suurin nopeus	J1	4,19 rad/s, 240 astetta/s
	J2	4,36 ad/s, 250 astetta/s
	J3	5,23 rad/s, 300 astetta/s
	J4	6,84 rad/s, 392 astetta/s
	J5	5,23 rad/s, 300 astetta/s
	J6	10,46 rad/s, 600 astetta/s
Sallittu hitausmomentti	J6	0.15 kg㎡
	J5	0,42 kg㎡
	J4	0,42 kg㎡
Sallittu vääntömomentti	J6	12,7 Nm
	J5	20,4 Nm
	J4	20,4 Nm
Sovellettava ympäristö	Lämpötila	0-45 astetta
	Kosteus	20%-80%
	muut	Vältä kosketusta syttyvien, räjähtävien tai syövyttävien kaasujen ja nesteiden kanssa. Pidä poissa elektronisten melulähteiden (plasma) läheltä.
Ohjaajan kaapelin pituus		8 metriä
Rungon ja kaapin liitännän pituus		3 metriä
I/O-parametrit		Digitaalinen määrä: 32 tuloa, 31 lähtöä
Akun kapasiteetti		3kVA
Nimellisteho		2,4 kW
Nimellisjännite		Yksivaiheinen AC220V
Nimellisvirta		13A
Kehon suojaluokka		IP54, varren etupää IP67
Asennusmenetelmä		Maa-asennus, käänteinen asennus, sivuasennus, mielivaltainen asennus
Kehon paino		61 kg
Ohjauskaapin suojausluokka		IP53
Ohjauskaapin koko		500 (leveä) x 270 (paksu) x 530 (korkea) - seisten ja makuuasennossa
Ohjauskaapin paino		38kg
