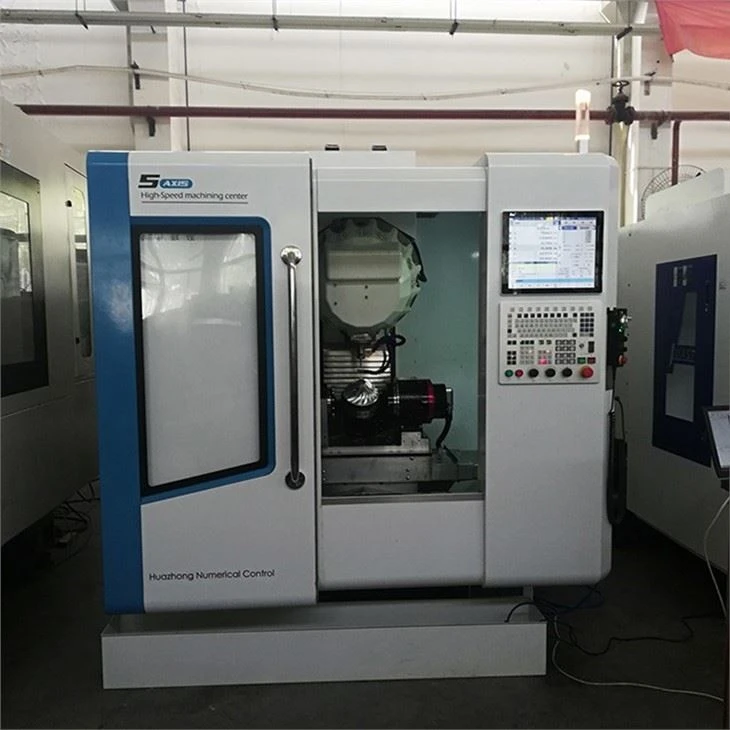

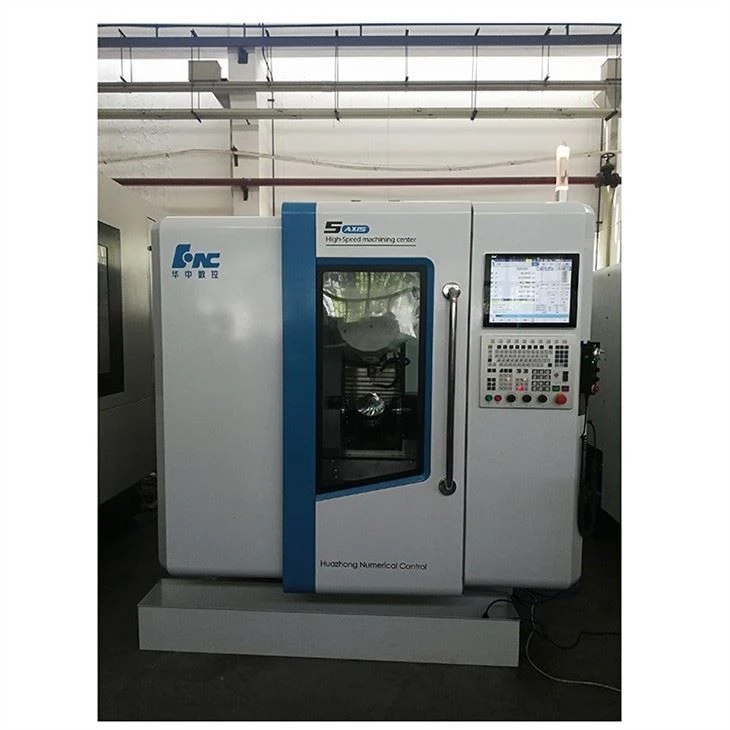

Pieni 5-akselinen CNC-työstökeskus Hak260F5

Pieni ja keskikokoinen kehto Viisiakselinen CNC-työstökeskus Johdanto

Se on kustannustehokas pieni 5-akselinen CNC-työstökeskus, jossa on nopeat toiminnot. Se voi suorittaa viiden akselin toiminnan opetusta ja suorittaa laatikon osien, kuoriosien, levyosien ja muiden osien opetusta ja käsittelyä.

Miksi valitaHAK260F5 Pieni viisiakselinen CNC-konekeskus?

1. Pienen 5-akselisen cnc-koneen kokonaisrakenne koostuu perusosista, kuten sänky, integroitu portaalirunko, mäntä, liukulevy ja pyörivä työpöytä, (X-akseli) pyörivä työpöytä liikkuu pituussuunnassa alustan ohjainta pitkin liukulevy liikkuu poikittaissuunnassa ylös ja alas palkin ohjauskiskon (Y-akseli) ja männän kääntöpään (Z-akseli) vasenta ja oikeaa liikettä pitkin. Työstökone on kiinnitetty portaalirungolla ja liikkuvalla työpöytärakenteella, joka koostuu pääasiassa pyörivästä työpöydästä, sängystä, integroidusta portaalirungosta, männästä, karalaatikosta, työstökoneen pneumaattisesta järjestelmästä, työstökoneen hydraulijärjestelmästä, Z-akselin hydraulisesta tasapainotusjärjestelmästä, täysistä suljetun silmukan ritiläviivain, työkalun jäähdytysjärjestelmä, työstökoneiden täydellinen suojaus, ohjauspaneeli ja elektroninen ohjausjärjestelmä (pölytiivis IP6), pölynpoistojärjestelmä, antistaattinen laite ja muut komponentit.




2. Se ottaa käyttöön Aibekin sähkökaran, suuren nopeuden, suuren tarkkuuden ja maksiminopeus voi olla 20 000 r/min.

3. Hyväksy Taiwanin korkean tarkkuuden ja lujuuden kuularuuvi. Tuodun korkean tarkkuuden lukkomutteria käyttämällä kuularuuvi on esivenytetty, mikä lisää huomattavasti voimansiirron jäykkyyttä ja eliminoi lämpömuodonmuutoksen vaikutuksen liikkeen aikana, mikä varmistaa työstökoneen paikannustarkkuuden ja toistuvan paikannustarkkuuden.

4. X-, Y- ja Z-akselit ottavat käyttöön alkuperäisen Taiwanin raskaan sarjan ohjauskiskon, lineaarikiskon leveys on 45 mm, ja lineaarikiskoa on levennetty ja laajennettu, erityisesti Z-akselin liukua pidennetään. Sen lisäksi, että se täyttää asiakkaan nopean nopeuden ja suuren tarkkuuden vaatimukset, rullan raskaan käytön lineaariohjainta voidaan käyttää myös vahvaan leikkaukseen, ja samalla se voi myös pidentää työstökoneiden ohjausradan käyttöikää.

5. Guangzhou BT30-12T-työkalumakasiinia käytetään automaatiovaatimusten täyttämiseen ja työstökoneiden vikojen vähentämiseen.

6. Työstökoneessa on tiivistetty ohjauskiskon suojakansi, joka voi tehokkaasti suojata ohjauskiskoa ja johdinruuvia ja pidentää sen käyttöikää.

7. Kun työstökone on varustettu kolmiulotteisella täydellä suojauksella, työstökone ei taatusti tärise, kun lastut ovat vahvoja.

8. Uuden sukupolven edistynyt 220MA{1}} viisiakselinen numeerinen ohjausjärjestelmä on otettu käyttöön, RTCP-työkalun kärki seuraa viisiakselista viisiakselista viisivivustotoimintopakettia, ja uuden sukupolven servomoottori on varustettu varmistamaan edut. korkea vakaus, nopea nopeus, sileä pinta ja korkea ohjausjärjestelmän tarkkuus.

9. Automaattinen voitelujärjestelmä: Ohjainkiskovoitelu käyttää tilavuuden jakajaa, jossa on öljyn ruiskutus, ja ohjauskiskoon tarvittava öljy toimitetaan säännöllisesti ja määrällisesti, jotta voidaan vähentää voiteluöljyn hukkaa ja välttää ympäristön saastuminen.

10. Sähkökaapin johdotus on kansallisten sähköturvallisuusmääräysten mukainen sen varmistamiseksi, että ohjausjärjestelmä on vapaa ulkoisista häiriöistä käytön aikana. Parempi tuotantoturvallisuustakuu.

11. Työstökone on varustettu automaattisella lastunpoistolaitteella, rungossa olevalla telaketjurakenteella sekä isokapasiteettisella lastuautolla.

12. Korkean tarkkuuden nousun kompensointi, jokainen voimansiirtoakseli käyttää korkean tarkkuuden laserlaseria havaitsemiseen ja optimointiin, jotta kunkin akselin paikannustarkkuus on tarkempi ja se sopii paremmin korkean tarkkuuden osien käsittelyyn. Samalla käytetään edistyksellistä kuulatangon optimointianalyysiä ja -käsittelyä varmistamaan työstökoneen tarkkuus pyöreän ja kaarevan pinnan käsittelyssä.

13. Käyttämällä Guangzhou Juzhuo Φ260 mm CNC-kaksoisakselista indeksointilevyä se voi toteuttaa viisiakselisen ja viisisivuisen koneistuksen.

Entä Spindle

Karan vääntömomenttikaavio

Karan tärkein tekninen parametri

Karan parametritaulukko

Tekniset tiedot
